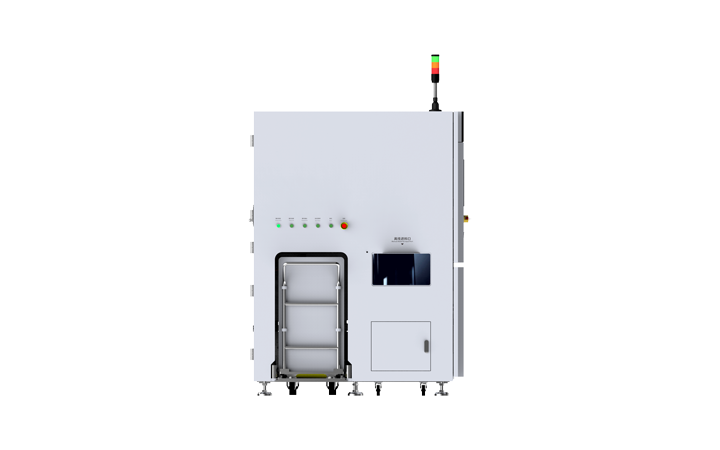

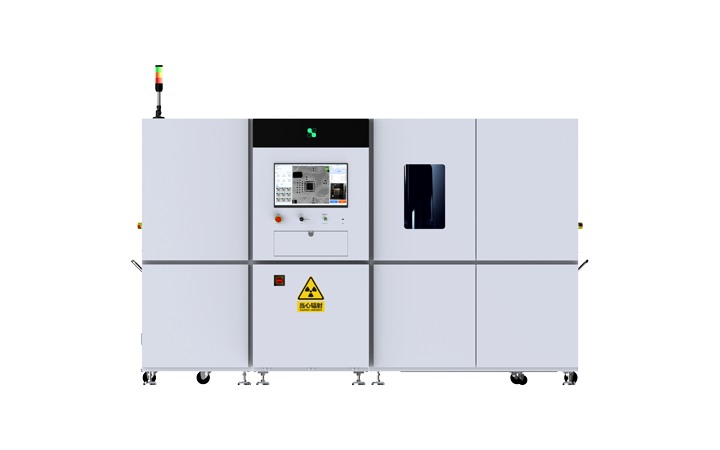

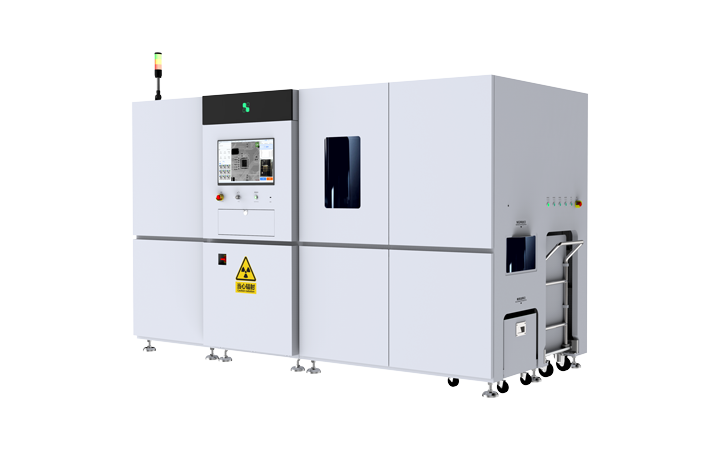

Sistem ini terutamanya terdiri daripada tujuh modul utama, termasuk sumber sinar-X, unit pengimejan, sistem pemprosesan imej komputer, sistem mekanikal, sistem kawalan elektrik, sistem perlindungan keselamatan, dan sistem penggera. Ia menyepadukan ujian tidak merosakkan moden (NDT), teknologi perisian komputer, teknologi pemerolehan dan pemprosesan imej, teknologi penghantaran mekanikal, dan algoritma AI, meliputi empat disiplin teknikal utama optik, mekanik, elektronik dan pengkomputeran. Dengan menggunakan ciri-ciri penyerapan sinar-X yang berbeza bagi bahan dengan komposisi dan ketebalan yang berbeza-beza, sistem menangkap imej komponen elektronik di dalam pakej kekili dan melakukan pengiraan komponen automatik. Mesin mengira kekili X-Ray dalam talian automatik sepenuhnya direka bentuk untuk berfungsi dengan barisan pengeluaran SMT untuk pengiraan inventori kekili hujung talian automatik. Ia menyokong kekili 7–15 inci dan menyediakan pemuatan automatik, pemeriksaan automatik, pengimbasan dan pelabelan kod bar automatik, dan pemunggahan automatik, dengan ketara mengurangkan keperluan buruh sambil meningkatkan kecekapan operasi. Mesin pengira kekili X-Ray dalam talian juga boleh disepadukan dengan MES (Sistem Perlaksanaan Pembuatan) seperti yang diperlukan, membolehkan pengurusan inventori kekili yang lebih cekap dan boleh dipercayai sambil menyediakan keupayaan pengurusan gudang digital yang dipertingkatkan.
Menyokong pelbagai kaedah pemuatan dan pemunggahan, termasuk troli, AGV dan dok dengan tong bahan.
Kelajuan pengesanan sepantas 13 saat setiap keping; satu unit boleh menjimatkan 4–5 operator.
Ketepatan mengira 99.99%, dikuasakan oleh algoritma pengiraan berasaskan AI.
Ketepatan imbasan kod bar 99.9%, menggunakan kamera berkuasa AI 20 megapiksel.###GOOGLE_SEP secara automatik; ciri unik industri.
Pelabelan semak dua kali (pengesahan kedua), proses pelabelan kalis mudah dan kebolehkesanan penuh.
Serasi dengan dulang bahan sehingga ketinggian 90mm; menyokong semua spesifikasi bahan di pasaran.
Lebih 15,000 jenis bahan dalam pangkalan data; kemas kini algoritma yang lebih pantas dengan peningkatan OTA dalam masa 72 jam.
Menyokong integrasi dengan pelbagai sistem seperti ERP, MES dan WMS.
Perlindungan perkakasan dipertingkat; kadar setara dos sinaran yang diukur pada permukaan mesin ialah <0.5μSv/j.
| Spesifikasi Keseluruhan | |
|---|---|
| Dimensi Keseluruhan | 3200mm（L）x1450mm(W)x2300mm（H）(Termasuk tiga warna cahaya) 3200mm（L）x1450mm(W)x1950mm（H）(Tidak termasuk tiga warna cahaya) |
| Berat Keseluruhan | 3500KG |
| Penggunaan Kuasa Keseluruhan | 3200W |
| Bekalan Kuasa | AC 220V 16A 50/60Hz |
| Suhu Operasi | 5-40 ℃ |
Sistem Pemeriksaan X-ray Automatik (AXI) menangkap imej X-ray produk elektronik dan menganalisis struktur dalaman mereka tanpa merosakkan produk. Dikuasakan oleh Model AI Berskala Besar Hikvision Guanlan, sistem ini secara automatik membandingkan imej pemeriksaan dengan model AI terlatih untuk mengesan kecacatan, komponen yang hilang dan isu pemasangan, membantu meningkatkan ketepatan pemeriksaan dan kecekapan pengeluaran.
